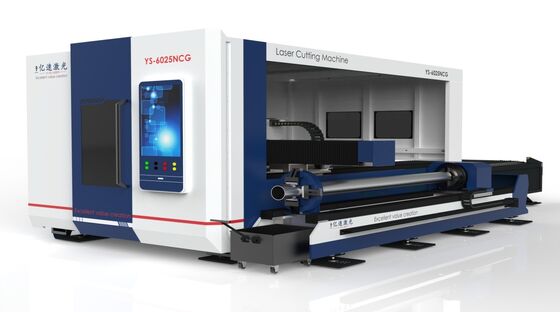

● آلة الأنابيب والألواح المتكاملة ذات الطاولة الدوارة، مع تكوين نظام مزدوج في آلة واحدة، يمكنها معالجة كل من الألواح والأنابيب في وقت واحد، لتلبية احتياجات المعالجة المتنوعة للعملاء. يمكن لهيكل الطاولة الدوارة تعزيز كفاءة تحميل وتفريغ المواد. المظهر الشامل راقٍ وأنيق، ويمكنه أيضًا تحسين بيئة المعالجة في الموقع.
تعتمد على قاعدة ملحومة من الصفائح الفولاذية، ومجهزة بأدلة خطية من المستوى P من HIWIN، وعارضة متكاملة، ورف تروس حلزوني دقيق، ومخفض كوكبي تروس حلزوني، مما يضمن استجابة ديناميكية عالية ودقة قطع مستقرة للآلة.
■ المواصفات
|
المواصفات
|
YS-3015NCG
|
YS-4015NCG
|
YS-4020NCG
|
YS-6020NCG
|
YS-6025NCG
|
|---|---|---|---|---|---|
|
حجم اللوح (مم)
|
3000 × 1500
|
4000 × 1500
|
4000 × 2000
|
6000 × 2000
|
6000 × 2500
|
|
مسافة حركة المحور X (مم)
|
3050
|
4050
|
4050
|
6050
|
6050
|
|
مسافة حركة المحور Y (مم)
|
1530
|
1530
|
2030
|
2030
|
2530
|
|
مسافة حركة المحور Z (مم)
|
120
|
120
|
120
|
120
|
120
|
|
قوة الليزر
|
1500-6000 واط
|
1500-6000 واط
|
1500-6000 واط
|
1500-6000 واط
|
1500-6000 واط
|
|
السرعة التشغيلية القصوى (م/دقيقة)
|
80-120
|
80-120
|
80-120
|
80-120
|
80-120
|
|
التسارع الأقصى
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
0.8-1.2G
|
|
دقة التموضع (مم)
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
±0.03
|
|
دقة التموضع المتكرر (مم)
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
±0.02
|
■ الآلةتكوين الأداة
● تكوين أنظمة التشغيل لآلات قطع الألياف بالليزر مثل تلك من Bochuو Jiaqiang.
● تكوين ليزرات الألياف من علامات تجارية مثلRaycus, Maxphotonics...
● تكوين رؤوس قطع الألياف بالليزر من علامات تجارية مثل
● Eمجهزة بأدلة خطية دقيقة من المستوى P من HIWIN و TBI في تايوان.
● Eمجهزة بترس حلزوني دقيق
● Eمجهزة بترس حلزوني دقيق من تايوان
● تم تجهيز السلسلة بأكملها بقاعدة ملحومة من الصفائح الفولاذية، والتي خضعت لمعالجة تخفيف إجهاد الاهتزاز للقضاء على الإجهاد الداخلي، مما يضمن دقة مستقرة وعدم تشوه أثناء تشغيل المستخدم. يتم تطبيق تحليل العناصر المحدودة (FEM) لتحسين شكل وموضع أضلاع التقوية للصب، وتحقيق القوة المثلى للقاعدة.
● Eمجهزة بمبرد صناعي ذي درجة حرارة ثابتة من علامة تجارية مع ضاغط تكييف هواء.
● Eمجهزة بوحدة تحكم صناعية متكاملة متقدمة، تعمل بسلاسة دون أي تأخير. إنها مقاومة للغبار ومقاومة للماء ولها مظهر جذاب.
